Moldagem por injeção: custos, acabamento superficial, defeitos, inserção vs. sobremoldagem e controle de qualidade

Mercado de plástico moldado por injeção: escala, crescimento e o que o impulsiona

O mercado de plástico moldado por injeção é um dos maiores segmentos manufatureiros da economia global. Avaliado em aproximadamente US$ 385 bilhões em 2023 , prevê-se que atinja 510-530 mil milhões de dólares até 2030, com uma taxa composta de crescimento anual de cerca de 4,5-5,0%. A moldagem por injeção é responsável por cerca de 32% de todo o processamento de plásticos globalmente em volume – mais do que qualquer outro método de formação único – e abrange praticamente todas as categorias de produtos, desde componentes automotivos e dispositivos médicos até produtos eletrônicos de consumo, embalagens e hardware de construção.

O geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

O five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

Quanto custa um molde de injeção de plástico?

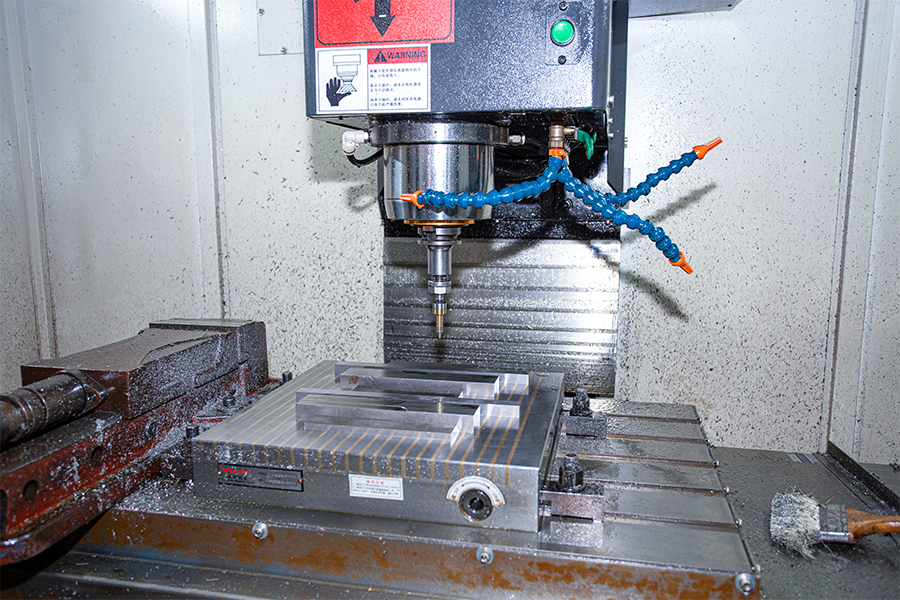

O custo do ferramental é o investimento inicial mais significativo em um projeto de moldagem por injeção e o valor que mais frequentemente determina se um projeto é comercialmente viável em um determinado volume de produção. Quanto custa um molde de injeção de plástico depende do tamanho da peça, complexidade geométrica, número de cavidades, tipo de aço e se é fabricado no mercado interno ou offshore.

Como quadro de referência de trabalho:

• Protótipo simples ou ferramenta de ponte (cavidade única, aço-carbono ou alumínio, vida útil limitada): US$ 1.500–US$ 5.000 (offshore); US$ 5.000 a US$ 15.000 (nacionais EUA/UE)
• Ferramenta de produção simples (cavidade única, aço P20 ou H13, vida útil de 500 mil tiros): US$ 3.000 a US$ 8.000 (offshore na China); $ 12.000– $ 30.000 (doméstico)
• Ferramenta de produção de média complexidade (cavidade única, ações laterais, múltiplos elevadores, superfícies texturizadas): US$ 8.000 a US$ 20.000 (offshore); $ 25.000– $ 80.000 (doméstico)
• Ferramenta multicavidades de alta complexidade (4 a 16 cavidades, sistema de câmara quente, tolerâncias restritas): US$ 20.000 a US$ 100.000 (offshore); $ 80.000– $ 500.000 (doméstico)
• Grande ferramenta automotiva ou de eletrodomésticos (cavidade única, peça muito grande, geometria complexa): US$ 50.000 a US$ 200.000 (offshore); $ 150.000– $ 800.000 (doméstico)

O largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

Um ponto crítico muitas vezes esquecido nas discussões sobre custos: a custo amortizado por peça — custo total de ferramentas dividido pelo volume de produção — é muito mais relevante do que o número absoluto de ferramentas. Uma ferramenta de US$ 50.000 que produz 500.000 peças acrescenta US$ 0,10/peça ao custo; produzir 10.000 peças acrescenta US$ 5,00/peça. Em volumes baixos, o custo do ferramental por peça muitas vezes excede o custo combinado do material e da moldagem, razão pela qual alternativas de curto prazo (ferramentas suaves, ferramentas impressas em 3D, protótipos usinados) são economicamente racionais abaixo de certos limites de volume.

Acabamento de superfície para moldagem por injeção: classes, padrões e o que os afeta

Acabamento superficial de moldagem por injeção é especificado usando sistemas de classificação padronizados — mais comumente os padrões de acabamento SPI (Sociedade da Emdústria de Plásticos) na América do Norte e o padrão VDI 3400 na Europa e na Ásia. Os dois sistemas abordam a mesma faixa de qualidade de superfície, mas utilizam escalas diferentes e não são diretamente intercambiáveis ​​sem uma referência de conversão.

O SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• SPI A-1, A-2, A-3 — Superfícies polidas com diamante e alto brilho. Utilizado para lentes ópticas, embalagens de cosméticos, tampas transparentes. Valores de Ra até 0,012–0,025 µm. Requer aço temperado (H13 ou S136) e tempo de polimento pós-usinagem significativo.
• SPI B-1, B-2, B-3 - Papel granulado semibrilhante polido. Caixas de eletrônicos de consumo, painéis de eletrodomésticos, componentes comerciais em geral onde a aparência é importante, mas não a clareza óptica. Ra ~0,05–0,40 µm.
• SPI C-1, C-2, C-3 — Acabamento fosco, pedra ou lixa. Componentes industriais, peças automotivas sob o capô, componentes estruturais internos. Ra ~0,40–1,60 µm.
• SPI D-1, D-2, D-3 — Textura jateada, fosca a fosca grossa. Peças que requerem textura antiderrapante, equipamentos agrícolas, caixas utilitárias. Ra ~0,80–3,20 µm.

Além do acabamento superficial do aço, a superfície alcançável da peça é afetada pela escolha do material, temperatura de fusão, velocidade de injeção e temperatura do molde. Acabamentos de alto brilho exigem temperaturas de molde mais altas (o que melhora a replicação da superfície do aço polido), velocidades de preenchimento mais lentas (que reduzem a turvação induzida por cisalhamento) e materiais com baixa viscosidade de fusão e bom fluxo. As misturas de ABS e PC/ABS reproduzem bem superfícies de alto brilho; classes com enchimento de vidro produzem uma superfície que nenhuma quantidade de polimento no aço eliminará, porque as fibras de vidro se projetam ligeiramente à medida que a resina encolhe ao redor delas durante o resfriamento.

A textura — seja por ataque ácido (Mold-Tech e sistemas equivalentes) ou EDM (usinagem por descarga elétrica) — deve ser especificada com ângulo de inclinação adequado para permitir a ejeção da peça sem marcas de arrasto. A regra padrão é 1° de inclinação adicional por 0,025 mm de profundidade de textura — uma textura profunda de grão de couro que requer 3° ou mais de tiragem em superfícies com textura pesada para evitar rasgos da superfície durante a ejeção.

Marcas de queimadura em moldagem por injeção: causas, diagnóstico e eliminação

Marcas de queimadura em moldagem por injeção aparecem como descoloração marrom-escura, preta ou carbonizada na superfície da peça, normalmente no último ponto para preencher a cavidade ou em locais onde o ar preso não consegue escapar. Eles são um dos defeitos mais comuns de moldagem por injeção e um dos mais instrutivos, pois sua localização revela informações específicas sobre o padrão de fluxo e a condição de ventilação da ferramenta.

O Diesel Effect

O most common mechanism behind burn marks is the efeito diesel : à medida que a frente derretida avança através da cavidade e comprime o ar à sua frente, o ar aquece adiabaticamente - o mesmo mecanismo da ignição por compressão de um motor diesel. Se o ar comprimido não puder escapar pelas aberturas antes que a frente de fusão o alcance, a temperatura do ar sobe para 300–400°C ou mais, o suficiente para degradar e carbonizar a maioria dos termoplásticos de engenharia. A marca de queimadura se forma no local exato onde a bolsa de ar ficou presa.

Causas raízes e soluções

• Ventilação insuficiente: O most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• Velocidade de injeção excessiva: A alta velocidade de enchimento comprime o ar mais rápido do que ele consegue escapar, mesmo através de aberturas adequadas. Solução: reduzir a velocidade de injeção nos 20–30% finais do preenchimento (um perfil de velocidade em vez de velocidade constante); confirme se o tempo de enchimento está dentro da faixa apropriada para a espessura da parede da peça e comprimento do fluxo.
• Localização do portão causando armadilha de ar: Se a comporta for posicionada de forma que duas frentes de fluxo se encontrem e prendam o ar em um bolsão cego, nenhuma quantidade de ventilação na linha divisória ajudará. Solução: redesenhar a localização da comporta ou adicionar uma comporta secundária para alterar a posição da linha de solda/armadilha de ar para uma superfície ventilada.
• Degradação do material no cano: Marcas de queimadura também podem ter origem no cilindro — de material em zonas mortas sob temperatura excessiva ou de contaminação de resina — e ser injetadas na peça como listras em vez de marcas localizadas. Eles aparecem de forma diferente: listrados a partir do portão, em vez de um ponto discreto no final do fluxo.

Moldagem por injeção de curto prazo: quando o baixo volume é a resposta certa

Moldagem por injeção de curto prazo — também chamada de moldagem por injeção de baixo volume ou ponte — refere-se a execuções de produção que normalmente variam de algumas centenas a 10.000 a 25.000 peças, usando ferramentas projetadas especificamente para minimizar o custo inicial em vez de maximizar a taxa de ciclo e a longevidade. Ela ocupa o espaço de produção entre a impressão 3D (econômica abaixo de aproximadamente 100 peças para geometrias complexas) e a moldagem por injeção de produção completa (econômica acima de 25.000 a 50.000 peças para a maioria das aplicações).

O enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

A moldagem de curto prazo é a escolha correta para: validação de mercado antes de se comprometer com ferramentas de produção completas; produção de pontes enquanto ferramentas de produção de longo alcance estão sendo fabricadas; peças de reposição para produtos legados onde a demanda total não justifica o investimento em ferramentas pesadas; e quantidades de ensaios clínicos ou regulatórios no desenvolvimento de dispositivos médicos, onde são prováveis ​​alterações no projeto antes da aprovação final.

O key process discipline in short-run molding is projeto para ferramentas de alumínio : evitar cantos internos muito afiados (a concentração de tensões no alumínio tem mais consequências do que no aço endurecido), minimizar as ações laterais sempre que possível (cada ação é uma superfície de desgaste) e projetar ângulos de inclinação adequados desde o início, em vez de tentar adaptá-los. Peças projetadas com ferramentas de curto prazo em mente podem muitas vezes ser transferidas para ferramentas de produção com alterações mínimas no projeto; peças projetadas assumindo ferramentas pesadas desde o início às vezes não podem ser reproduzidas economicamente em alumínio.

Moldagem por Emserção vs. Sobremoldagem: Diferenças, Aplicações e Como Escolher

A moldagem por inserção e a sobremoldagem são processos que combinam dois ou mais materiais em um único componente moldado, mas diferem fundamentalmente no que o material secundário encapsula e na forma como o processo é sequenciado. Compreensão as diferenças entre moldagem por inserção e sobremoldagem é essencial para selecionar o processo certo em um projeto de peças multimateriais.

O que é moldagem por inserção?

In inserir moldagem , um componente pré-formado – mais comumente uma inserção de metal, como uma porca de latão roscada, pino de aço, contato elétrico ou suporte de metal estampado – é colocado na cavidade do molde antes da injeção. O plástico fundido é então injetado ao redor e sobre a inserção, encapsulando-o à medida que o plástico solidifica. O resultado é um componente único onde a pastilha de metal está localizada de forma permanente e precisa dentro da peça de plástico, com o plástico fluindo para dentro de recortes ou através de furos na pastilha para criar um intertravamento mecânico que resiste ao arrancamento e às cargas de torque.

A moldagem por inserção é usada sempre que uma peça de plástico precisa das propriedades mecânicas do metal em uma interface específica – conexões roscadas que devem suportar montagens e desmontagens repetidas, terminais elétricos que exigem condutividade, superfícies de rolamento que exigem dureza que o plástico não pode fornecer. O processo elimina o encaixe por pressão secundário ou a inserção ultrassônica de insertos metálicos, o que reduz o custo de montagem e melhora a consistência da resistência à extração.

O que é sobremoldagem?

In sobremoldagem , um substrato plástico previamente moldado (a primeira peça) é colocado em um segundo molde, e um segundo material termoplástico - normalmente um TPE, TPU ou elastômero mais macio - é injetado sobre e ao redor das superfícies designadas do substrato. Os dois plásticos se ligam quimicamente (através de compatibilidade de materiais e condições de processamento) ou mecanicamente (através de geometria interligada) em sua interface.

A sobremoldagem é usada para adicionar superfícies de toque suave a caixas rígidas (ferramentas elétricas, cabos de dispositivos médicos, eletrônicos de consumo), para criar componentes estéticos de duas cores ou de dois materiais, para adicionar recursos de vedação compatíveis a peças estruturais rígidas e para integrar amortecimento ou amortecimento de vibração em um substrato rígido. O punho macio do cabo da escova de dentes, o estojo emborrachado de um scanner portátil e o cabo do durômetro duplo de um instrumento cirúrgico são todos componentes sobremoldados.

Principais diferenças: Molde de inserção vs. Molde sobremoldado

O choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

Controle de Qualidade na Fabricação de Plásticos: Sistemas, Métodos e Pontos de Verificação Críticos

Controle de qualidade na fabricação de plástico opera em três níveis: verificação de entrada de materiais, monitoramento em processo e inspeção de peças de saída. Cada nível aborda diferentes modos de falha e juntos formam o sistema de gestão da qualidade que determina se um produto moldado atende consistentemente às especificações.

Controle de entrada de materiais

As propriedades da resina – índice de fluxo de fusão (MFI), teor de umidade, cor e rastreabilidade do lote – devem ser verificadas em relação à especificação do material antes do início da produção. A variação do MFI de ±10–15% da especificação nominal pode causar preenchimento, afundamento e variação dimensional significativos na peça moldada. O teor de umidade é crítico para materiais higroscópicos: nylon, PC, PET e ABS absorvem a umidade atmosférica e devem ser secos abaixo dos níveis de umidade especificados (normalmente 0,02–0,15% dependendo do material) antes da moldagem. A aplicação de resina higroscópica não seca produz marcas de expansão, bolhas e peso molecular reduzido – defeitos que não podem ser corrigidos na prensa.

Monitoramento em processo

As modernas máquinas de moldagem por injeção capturam dados do processo – pressão da cavidade, temperatura de fusão, perfil de velocidade de injeção, tempo de resfriamento, força de fixação – ciclo a ciclo. O controle estatístico do processo (SPC) aplicado aos principais parâmetros do processo identifica o desvio antes que ele cause defeitos na produção, e não depois. Sensores de pressão de cavidade — transdutores piezoelétricos montados no molde — fornecem feedback direto sobre as condições de enchimento e empacotamento dentro do molde, o que se correlaciona de forma mais confiável com a qualidade da peça do que apenas a pressão do cilindro. Peças produzidas em ciclos onde a pressão da cavidade se desvia da janela de processo estabelecida podem ser automaticamente rejeitadas por um separador de peças antes de chegarem à área de inspeção.

Métodos de inspeção de saída

• Inspeção dimensional: CMM (máquina de medição por coordenadas) para dimensões críticas; sistemas de visão para inspeção 100% em linha de peças de alto volume; medição manual para dimensões simples de passar/não passar em volumes mais baixos.
• Inspeção visual: 100% visual para peças cosméticas (superfícies Classe A, componentes ópticos transparentes); Amostragem AQL para peças industriais. Os sistemas automatizados de inspeção visual estão substituindo cada vez mais a inspeção visual manual na produção de alto volume.
• Teste funcional: testes de montagem de encaixe rápido, testes de vazamento (queda de pressão ou vazamento de hélio para componentes selados), testes de força de extração para inserções, testes de continuidade elétrica para componentes de conectores.
• Verificação de materiais: XRF (fluorescência de raios X) para triagem de substâncias restritas (conformidade com RoHS, REACH); Espectroscopia FTIR para confirmação da identidade da resina em aplicações críticas de segurança; testes mecânicos (tração, impacto) em amostras de primeiro artigo e de produção periódica.

Sistemas e Certificações de Qualidade

O quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
